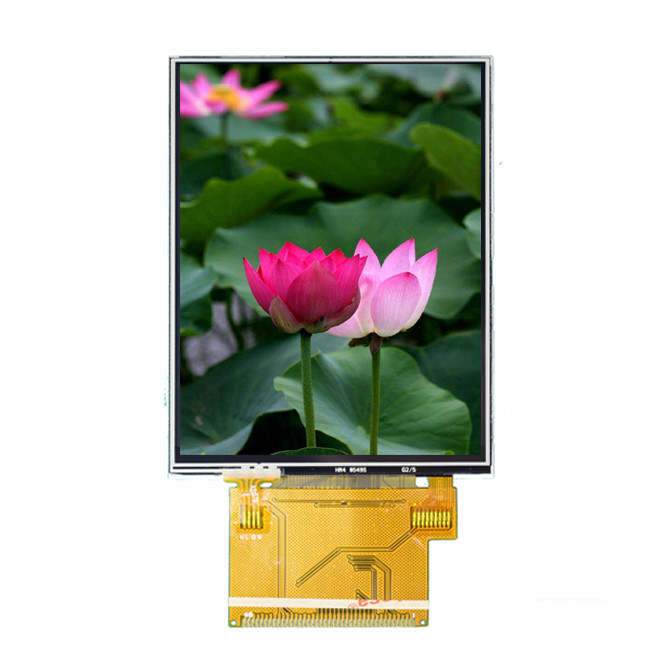

2.8 นิ้ว TFT LCD Module ความละเอียดหน้าจอสัมผัส 240 * 320 Dots Matrix SPI Interface Display Module
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ตงกวน จีน |
| ชื่อแบรนด์: | Fangsheng |
| ได้รับการรับรอง: | ISO9001:2015 |
| หมายเลขรุ่น: | TFT2806N03JPY-14P |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 50 |
|---|---|
| ราคา: | USD 5.6 - 6.5/ Piece |
| รายละเอียดการบรรจุ: | ถุงฟอง + ตุ่ม + โฟมกล่อง + กล่อง |
| เวลาการส่งมอบ: | 3 ~ 5 วันทำการ |
| เงื่อนไขการชำระเงิน: | L / C, T / T, D / A, D / P, wester N Union, Paypal |
| สามารถในการผลิต: | 200K ชุด / เดือน |
|
ข้อมูลรายละเอียด |
|||
| ปณิธาน: | 240 * 320 | ขนาด: | 2.8 นิ้ว |
|---|---|---|---|
| กำลังดูทิศทาง: | 6 นาฬิกา | โหมด TFT: | TFT, เครื่องส่ง |
| ขนาดเค้าร่าง: | 50 มม. * 69.20 มม. * 2.3 มม. T | ความสว่าง: | 280 Cd / M2 |
| แสงสูง: | lcd monitor module,tft lcd touchscreen display |
||
รายละเอียดสินค้า
2.8 นิ้ว TFT LCD Module ความละเอียดหน้าจอสัมผัส 240 * 320 Dots Matrix SPI Interface Display Module
ก. ข้อมูลจำเพาะ:
|
รายการ
|
สารบัญ
|
คำอธิบาย
|
|
1
|
ชื่อผลิตภัณฑ์
|
โมดูล LCD TFT 240RGB x 320 ขนาด 2.8 นิ้ว
|
|
2
|
ขนาดโมดูล
|
50 มม. * 69.20 มม. * 2.30 มม. T
|
|
3
|
ปณิธาน
|
240 * 320
|
|
4
|
อินเตอร์เฟซ
|
SPI
|
|
5
|
ประเภทแผงสัมผัส
|
ตัวต้านทานหรือไม่มี, CAPACTIVE
|
|
6
|
ประเภทอินเทอร์เฟซ
|
MCU 16 บิต
|
|
7
|
สี
|
65K
|
|
8
|
คอนโทรลเลอร์ / ไดรเวอร์
|
ST7789V
|
| 9 | แหล่งกำเนิดแสง | ไฟ LED สีขาว 4 ดวงในแบบคู่ขนาน |
ข้อได้เปรียบของเรา:
1 .ราคาตรงจากโรงงาน
2 .อย่างดี.
3 .จัดส่งด่วนภายใน 5 วัน
4 .สำหรับหุ้นไม่มีขั้นต่ำ 1 ชิ้นตกลงยินดีต้อนรับการสั่งซื้อขนาดเล็ก..
5 .การชำระเงินออนไลน์
6 .รองรับการคืนเงิน 7 วัน
7 .บริการหลังการขาย 24 ชม. / 7 วัน
ใบรับรองของเรา:
1. GB/T19001-2016 idt ISO9001:2015
2. CE & ROHS
3. SGS ของจอแสดงผล LCD
TFT2806N03JPY-14P เป็น240* 320 จุด โมดูล LCDกับ อินเทอร์เฟซ SPI.
B. การใช้งานผลิตภัณฑ์:
ค. โครงสร้างไดอะแกรม:
พินนิยาม:
รายการสินค้า
| รายการ | ขนาด นิ้ว | รูปแบบจุด | AA (มม.) | ขนาดเค้าร่าง (มม.) |
ตัดกัน (Cr) |
แสงพื้นหลัง | ความสว่าง | อินเตอร์เฟซ | แผงหน้าปัด | คอนโทรลเลอร์ | แผงสัมผัส | มุมมอง | ความคิดเห็น |
| 1 | 1.44 | 128xRGBx128 | 25.5x26.5 | 32.36x38.0x2.6 | 500 | 1LED | 240 | SPI | CPT | ST7735S | CPT | 6:00 น. | 10pin |
| 2 | 1.77 | 128xRGBx160 | 28.03*35.04 | 34.70x46.7x2.5 | 500 | 2LED | 320 | 8 บิตแบบขนาน | CPT | ST7735S | CPT | 6:00 น. | 20pin |
| 3 | 2 | 176xRGBx220 | 31.68x39.60 | 37.68X51.30X2.23 | 500 | 3LED | 180 | 8 บิตแบบขนาน | HSD | ILI9225G | - | 12:00 | 20pin |
| 4 | 2.3 | 320xRGBx240 | 46.75x35.06 | 51.0X45.8X2.3 | 500 | 4LED | 280 | SPI | TM | ILI9342C | 6:00 น. | 14pin | |
| 5 | 2.36 | 480X234 | 48.00x35.69 | 55.2x44.75x2.9 | 250 | 2LED | 250 | 8bits RGB | CPT | OTA5182A | 6:00 น. | 40pin | |
| 6 | 2.4 | 240xRGBx320 | 36.72x48.96 | 42.72x60.26x2.46 | 250 | 4LED | 200 | 8bits80 แบบขนาน | CMO | ILI9341V | RTP | 6:00 น. | 37pin |
| 7 | 2.7 | 240xRGBx320 | 54.00x40.50 | 62.60x45.70x2.45 | 400 | 4LED | 350 | 8bits RGB | CPT | ILI9341V | RTP | 3:00 | 40 พิน |
| 8 | 2.83 | 240xRGBx320 | 43.2X57.6 | 50X69.2X2.4 | 500 | 4LED | 250 | 8/16 บิตแบบขนาน | TM | ILI9341V | 6:00 น. |
37 พิน ขายแล้ว |
|
| 9 | 3.5 | 320xRGBX480 | 48.96X73.44 | 54.66X82.9X2.1 | 500 | 6LED | 380 | RGB+SPI . 18 บิต | HSD | ST7796S | RTP | 6:00 น. |
45 พิน ประเภทตัวเชื่อมต่อ |
| 10 | 4.3 | 480xRGBX272 | 95.04X53.856 | 105.5X67.2X4.2 | 500 | 2x5LED | 350 | RGB 24 บิต | CMO | HX8257A -C | ด้วย RTP/CTP | 6/IPS | ขั้วต่อ 40 พิน |
| 11 | 5 | 800xRGBX480 | 108x64.8 | 120.7x75.8x4.3 | 400 | 2x6LED | 480 | RGB 24 บิต | TM | HX8664B+ | ด้วย RTP/CTP |
12:00 /IPS |
40pin |
| 12 | 5.7 | 640xRGBX480 | 115.2X86.4 | 127.0X98.4X7.0 | 250 | 3x7LED | 700 | RGB . 18 บิต | CMO | HX8250A+ | ด้วย RTP/CTP | 6/IPS | 40pin |
| 13 | 6.2 | 800xRGBX480 | 137.52x77.23 | 155.2X88.2X6.5 | 600 | 3x6LED | 250 | RGB 24 บิต | HSD |
ILI6123H+ ILI5480 |
ด้วย RTP/CTP | 6/IPS | 60pin |
| 14 | 7 | 800xRGBX480 1024xRGBx600 | 154.08x85.92 | 164.9X100X7.2 | 500 | 7x3LED | 350 | RGB 24 บิต | อินโนลักซ์ |
HX8264+ HX8664, X8282 |
ด้วย RTP/CTP |
12:00 /IPS |
50pin |
| 15 | 8 | 800xRGBx600 | 162.0x121.5 | 183.0x141.0x6.2 | 500 | 9x3LED | 500 | RGB 24 บิต | อินโนลักซ์ | จะแจ้งภายหลัง | ด้วย RTP/CTP |
12:00/ IPS |
50pin |
| 16 | 10.1 | 1024xRGBx600 | 222.72x125.28 | 235.0x143.0x5.0 | 600 | 13x3LED | 450 | LVDS | CPT |
HX8696+ HX8282 |
ด้วย RTP/CTP |
12:00 /IPS |
ขั้วต่อ 40 พิน |
