สถานที่กำเนิด:
ตงกวน, จีน
ชื่อแบรนด์:
Fangsheng
ได้รับการรับรอง:
ISO9001:2015
หมายเลขรุ่น:
FS1711-20PJPY
วิดีโอ
วิดีโอ
สเปค:1711-20PSPEC-Fancy May.pdf . เยน

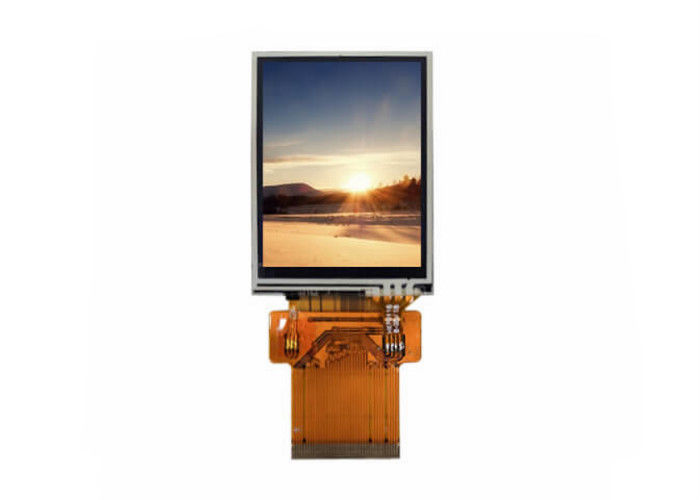

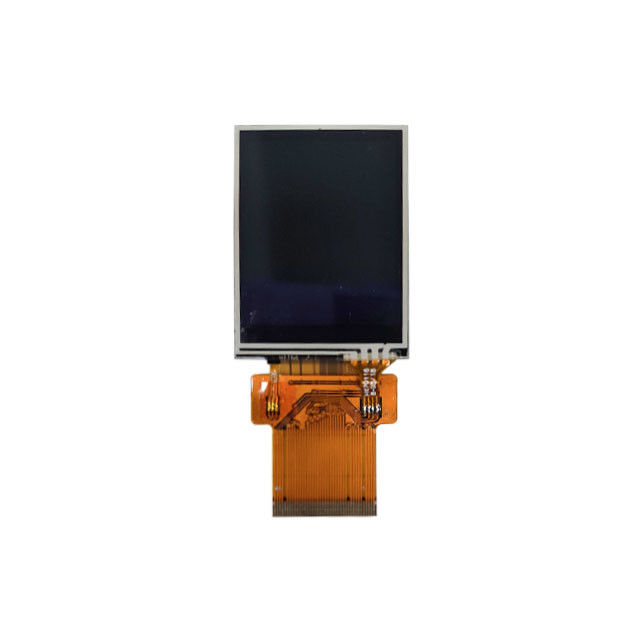

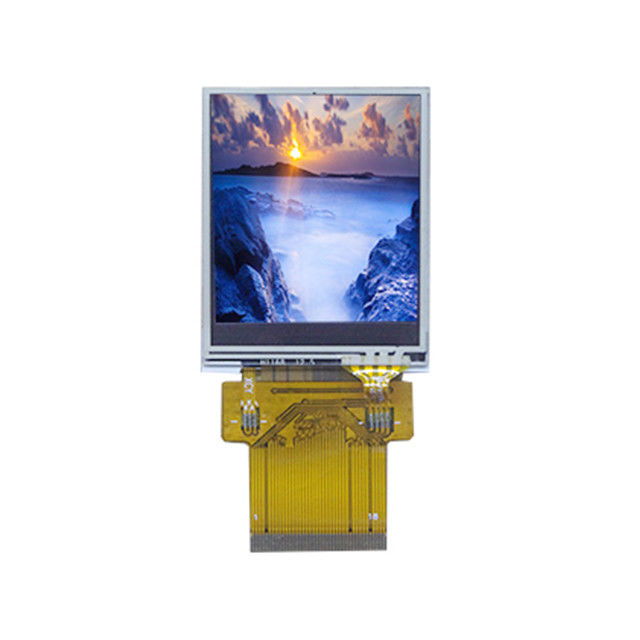

โมดูล LCD TFT ขนาด 1.77 นิ้ว 128x126 จุดหน้าจอแสดงผล LCD 1.77 นิ้ว RGB TFT LCD Display
ก. ข้อมูลจำเพาะ:
| มือโปรชื่อท่อ | จอแอลซีดี 1.77 นิ้วจอแสดงผล TFT LCD Display |
| ขนาดเค้าร่างจอแอลซีดี | 34.0 * 42.9 มม. * 2.2 ตัน |
| ระยะพิทช์พิกเซล (กว้าง x สูง) | 0.218 (สูง) x 0.218 (วี) |
| จำนวนสี | 262K |
| มุมมอง | 6 นาฬิกา |
| ประเภทเทคโนโลยี | a-Si TFT |
| ประเภทแบ็คไลท์ | ไฟ LED 2 ดวง ไฟ LED สีขาว |
| ประเภทอินเทอร์เฟซ |
MCU 8080-8BIT
|
| คอนโทรลเลอร์ / ไดรเวอร์ | ST7735S |
ข้อได้เปรียบของเรา:
1.ตอบกลับภายใน 2 ชั่วโมง
2. อ้างภายใน 4 ชั่วโมง
3. การออกแบบการวาดภาพ 1~2 วัน
4. ตัวอย่างใน 3 ~ 12 วัน
5. การผลิตจำนวนมาก L/T 15~25 วัน
ใบรับรองของเรา:
1. GB/T19001-2016 idt ISO9001:2015
2. CE & ROHS
3. SGS ของจอแสดงผล LCD
4.ตรวจสอบ 100% ในแต่ละขั้นตอน: PPM 99.9% ของสัญญา quailed
B. การใช้งานผลิตภัณฑ์:
ค. โครงสร้างไดอะแกรม:
การกำหนดพิน
ข้อควรระวังในการจัดการ
ความปลอดภัย
อย่าใส่เข้าไปในปากของคุณหากคริสตัลเหลวสัมผัสกับผิวหนังหรือเสื้อผ้าของคุณ ให้ล้างออกทันทีโดยใช้สบู่และน้ำ
การจัดการ
1. LCD และแผงสัมผัสทำจากแผ่นกระจกอย่าให้แผงถูกกระแทกทางกลหรือแรงมากเกินไปบนพื้นผิว
2. อย่าจับผลิตภัณฑ์โดยจับส่วนรูปแบบที่ยืดหยุ่นเพื่อให้มั่นใจในความน่าเชื่อถือ
3. ความโปร่งใสเป็นปัจจัยสำคัญสำหรับแผงสัมผัสโปรดสวมถุงใส่นิ้ว ถุงมือ และหน้ากาก เพื่อป้องกันแผงสัมผัสจากรอยนิ้วมือหรือรอยเปื้อน และจับส่วนนั้นไว้นอกพื้นที่รับชมเมื่อจัดการแผงสัมผัส
4. จัดให้มีช่องว่างเพื่อไม่ให้แผงสัมผัสกับส่วนประกอบอื่น ๆ เพื่อป้องกันผลิตภัณฑ์จากแรงภายนอก ให้ใส่เลนส์ครอบ (แผ่นอะคริลิกหรือแผ่นที่คล้ายกัน) และรักษาช่องว่างที่เหมาะสมระหว่างกัน
5. อิเล็กโทรดแบบใสอาจถูกตัดการเชื่อมต่อหากใช้แผงภายใต้สภาวะแวดล้อมที่มีการควบแน่นของน้ำค้าง
6. ทรัพย์สินของอุปกรณ์เซมิคอนดักเตอร์อาจได้รับผลกระทบเมื่อสัมผัสกับแสง ซึ่งอาจส่งผลให้ IC ทำงานผิดปกติ เพื่อป้องกันการทำงานผิดปกติของ IC ดังกล่าว การออกแบบและรูปแบบการติดตั้งของคุณต้องดำเนินการในลักษณะที่ IC จะไม่ถูกแสงในการใช้งานจริง .
ไฟฟ้าสถิต
1. หัวแร้งบัดกรี เครื่องมือและเครื่องทดสอบเมื่อใช้งาน
2. บดร่างกายของคุณเมื่อจัดการกับผลิตภัณฑ์
3. เปิดโมดูล LCD ก่อนใช้แรงดันไฟฟ้ากับขั้วอินพุต
4. ห้ามใช้แรงดันไฟฟ้าที่เกินพิกัดสูงสุดที่แน่นอน
5. จัดเก็บผลิตภัณฑ์ในถุงหรือภาชนะป้องกันไฟฟ้าสถิต
พื้นที่จัดเก็บ
1. เก็บผลิตภัณฑ์ในที่มืดที่อุณหภูมิ +25℃±10℃ โดยมีความชื้นต่ำ (65%RH หรือน้อยกว่า) ห้ามเก็บผลิตภัณฑ์ในบรรยากาศที่มีตัวทำละลายอินทรีย์หรือก๊าซที่มีฤทธิ์กัดกร่อน
ทำความสะอาด
1. ห้ามเช็ดแผงสัมผัสด้วยผ้าแห้ง เพราะอาจทำให้เกิดรอยขีดข่วนได้
2. เช็ดคราบบนผลิตภัณฑ์โดยใช้ผ้านุ่มชุบเอทานอลอย่าให้เอทานอลเข้าไประหว่างฟิล์มด้านบนกับกระจกด้านล่างอาจทำให้เกิดปัญหาการลอกหรือการทำงานผิดพลาดห้ามใช้ตัวทำละลายอินทรีย์หรือผงซักฟอกอื่นใดนอกจากเอทานอล
