สถานที่กำเนิด:
ตงกวน จีน
ชื่อแบรนด์:
Fangsheng
ได้รับการรับรอง:
ISO9001:2015
หมายเลขรุ่น:
FTP1013TP01
วิดีโอ

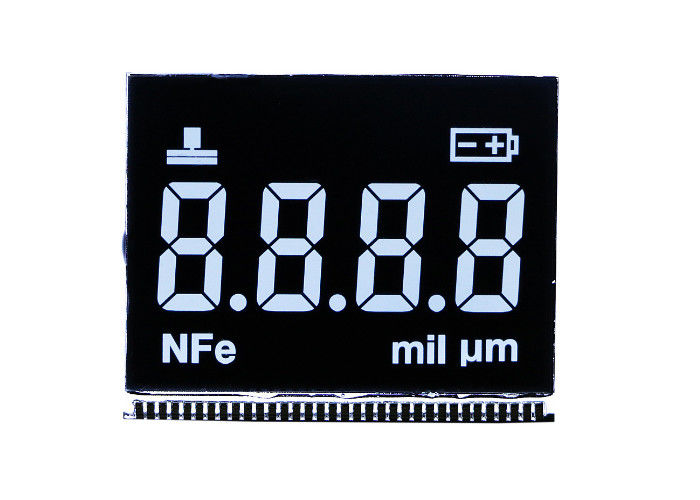

คustom โมดูลจอแสดงผล LCD ขาวดำ 7 ส่วนประเภท VA จอแสดงผล Lcd ความคมชัดสูงพร้อมแสงไฟ LED สีขาว
โพลาไรเซอร์ด้านหลัง:
มี สามประเภท ของโพลาไร: โพลาไรส่ง; ; transflective polarizer โพลาไรซ์ transflective และ โพลาไรซ์สะท้อนแสง.
A. ถ้าไม่มีแสงไฟ LED ให้เลือกโพลาไรเซอร์สะท้อนแสง
บี หากจำเป็นต้องมีไฟแบ็คไลท์ LED คุณสามารถเลือกการส่งหรือโพลาไรเซอร์แบบ transflective
ค. Transflective polarizer is better and expensive than transmission polarizer. โพลาไรเซอร์แบบ Transflective ดีกว่าและแพงกว่าโพลาไรเซอร์แบบส่งผ่าน But transflective LCD will have a uniform light result compared with transmission polarizer. แต่จอแอลซีดี transflective จะมีผลแสงสม่ำเสมอเมื่อเทียบกับการส่งโพลาไร What is more, when LED backlight is off, transflecitve LCD will also have a good display result. ยิ่งไปกว่านั้นเมื่อปิดไฟแบ็คไลท์ LED แอลซีดี transflecitve ก็จะให้ผลลัพธ์การแสดงผลที่ดีเช่นกัน
D. สำหรับโพลาไรเซอร์ที่ส่งผ่านเมื่อมันเป็น LCD หรือแสงไฟ LED ลบตลอดเวลามันจะดีกว่าถ้าใช้โพลาไรเซอร์สำหรับส่งสัญญาณ
ข้อมูลพื้นฐาน:
|
สิ่งของ
|
เนื้อหา
|
รายละเอียด
|
|
1
|
แสดงขนาดเค้าร่าง
|
52 (H) * 45 (W) * 1.1 มม. (T)
|
|
2
|
ดูขนาด |
49 (H) * 40 (W) มม
|
|
3
|
แรงดันไฟฟ้า
|
4.5V
|
|
4
|
อุณหภูมิการทำงาน
|
-20 ~ 70 ℃
|
|
5 |
ไดรฟ์พารามิเตอร์ |
1/4 หน้าที่ 1/3 อคติ |
|
6
|
Backlight
|
3 ชิ้นนำ
|
|
7
|
สี
|
ขาว |
|
8
|
อินเตอร์เฟซ
|
หมุด
|
โหมดการเชื่อมต่อของ LCD
วิธีเชื่อมต่อ LCD บน PCB ของคุณมีตัวเชื่อมต่อสี่ประเภทให้คุณเลือก
1 ขั้วต่อพินโลหะ It is very common connection way. มันเป็นวิธีการเชื่อมต่อที่พบบ่อยมาก Pins should insert into PCB holes and solder it. หมุดควรสอดเข้าไปในรู PCB และบัดกรี It is very strong and firm. มันแข็งแกร่งและมั่นคง LCD,LED backlight or PCB can be connected together as a LCD module. LCD, LED backlight หรือ PCB สามารถเชื่อมต่อเข้าด้วยกันเป็นโมดูล LCD
สำหรับการเชื่อมต่อถ้าคุณต้องแน่ใจว่า LCD และ PCB นั้นสามารถอัดได้ดีมิฉะนั้น LCD จะไม่สามารถแสดงได้หรือแสดงเพียงบางส่วน
แต่แถบม้าลายราคาถูก
3กระดาษประทับตราความร้อน.Heat seal paper is a flexible connect way. กระดาษผนึกความร้อนเป็นวิธีเชื่อมต่อที่ยืดหยุ่น Heat seal paper can be heated pressing on LCD and PCB directly. กระดาษประทับตราความร้อนสามารถให้ความร้อนกดบนจอแอลซีดีและ PCB โดยตรง But head seal is easy to be oxidized after a few years. แต่ตราหัวง่ายต่อการออกซิไดซ์หลังจากไม่กี่ปี
4FPC (วงจรพิมพ์ที่ยืดหยุ่น) สัมพันธ์. FPC connector is also a flexible connect way. ตัวเชื่อมต่อ FPC ยังเป็นวิธีเชื่อมต่อที่ยืดหยุ่น FPC quality is very good compared with heat seal paper. คุณภาพของ FPC นั้นดีมากเมื่อเทียบกับกระดาษกันความร้อน It is a good connection way,but price and tooling charge is higher. มันเป็นวิธีเชื่อมต่อที่ดี แต่ราคาและค่าเครื่องมือสูงกว่า
มาตรฐานการตรวจสอบ
|
พื้นผิว การตรวจสอบ
|
18
|
ความต้องการ postive จอแสดงผล Lcd: Punctiform ชำรุด (จอ LCD สกปรก จุด paster กับจุดสกปรกแก้ว ความเสียหายพื้นผิวความเสียหายโพลาไร (หลังจาก paster เป็นภาพ) Φ = (L+W) / 2 L =ความยาว W = Width |
การตรวจสอบ มาตรฐาน |
≤10 แม่พิมพ์ |
11 ~ 30 แม่พิมพ์ |
31 ~ 80 แม่พิมพ์ |
> 80 แม่พิมพ์ |
|
φ≤0.1mm |
ละเว้น |
ละเว้น |
ละเว้น |
ละเว้น |
|||
|
0.1mm <φ≤0.2mm |
3 | 3 | 2 | 2 | |||
|
0.2mm <φ≤0.25mm |
1 | 1 | 0 | 0 | |||
|
0.25mm <φ≤0.3mm |
0 | 0 | 0 | 0 | |||
|
0.3mm <φ≤0.35mm |
0 | 0 | 0 | 0 | |||
|
0.10mm <φ≤0.35mmยอมรับปริมาณทั้งหมด |
3 | 3 | 2 | 2 | |||
|
บันทึก: 1. 0.15 มม. <φ≤ 0.25 มม. ระยะห่างระหว่างจุดสองจุดควร> 5 มม. สถานะข้อบกพร่องข้างต้นสามารถถูกละเว้นได้เมื่ออยู่นอกพื้นที่ V / A มีสถานะพิเศษภายใต้คำขอของลูกค้าหรือตัวอย่างที่ลงนามแล้ว |
|||||||
|
ความต้องการ เชิงลบ จอแสดงผล Lcd: Punctiform ชำรุด (จอ LCD สกปรก จุด paster กับจุดสกปรกแก้ว ความเสียหายพื้นผิวความเสียหายโพลาไร (หลังจาก paster เป็นภาพ) Φ = (L+W) / 2 L =ความยาว W = Width
|
การตรวจสอบ มาตรฐาน |
≤10 แม่พิมพ์ | 11 ~ 30 แม่พิมพ์ | 31 ~ 80 แม่พิมพ์ | > 80 แม่พิมพ์ | ||
|
φ≤0.1mm |
6 | 5 | 4 |
3 |
|||
|
0.1mm <φ≤0.2mm |
3 | 3 | 2 | 1 | |||
|
0.2mm <φ≤0.25mm |
0 | 0 | 0 | 0 | |||
|
0.25mm <φ≤0.3mm |
0 | 0 | 0 | 0 | |||
|
0.10mm <φ≤0.35mmยอมรับปริมาณทั้งหมด |
6 | 5 | 4 | 3 | |||
|
บันทึก: 1. 0.1 มม. <φ≤ 0.25 มม. ระยะห่างระหว่างจุดสองจุดควร> 5 มม. สถานะข้อบกพร่องข้างต้นสามารถถูกละเว้นได้เมื่ออยู่นอกพื้นที่ V / A 2. มีสถานะพิเศษภายใต้คำขอของลูกค้าหรือตัวอย่างที่ลงนาม |
|||||||
