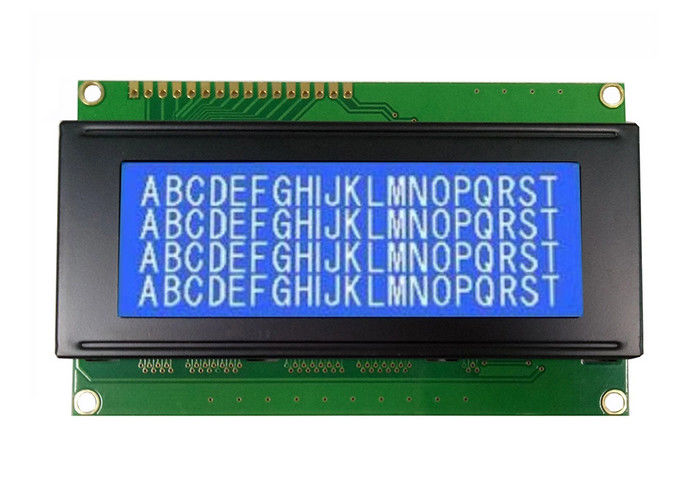

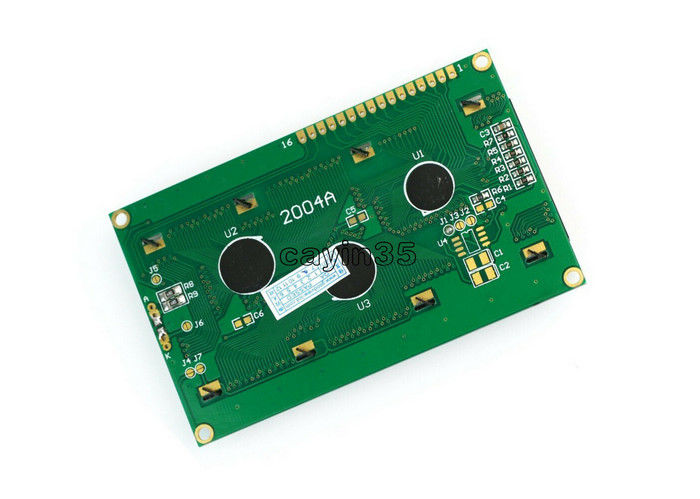

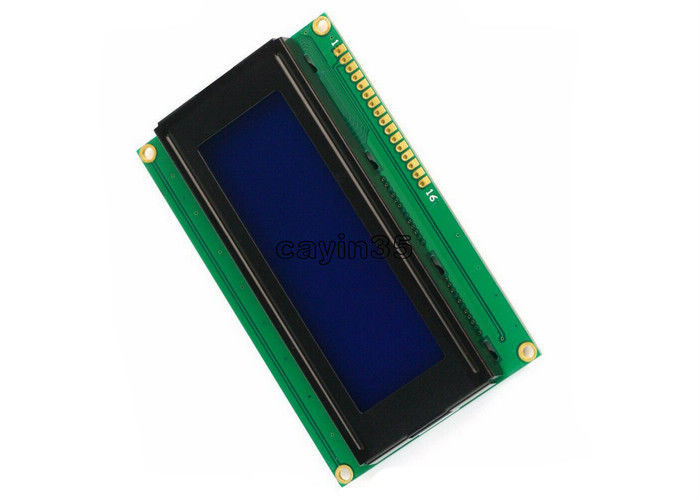

2004 204 20 x 4 ตัวอักษร Dot Matrix โมดูลจอแสดงผล LCD IC คอนโทรลเลอร์ Blue Blacklight

2004 204 20 x 4 ตัวอักษร Dot Matrix โมดูลจอแสดงผล LCD IC คอนโทรลเลอร์ Blue Blacklight

รายละเอียดสินค้า:

สถานที่กำเนิด: ตงกวน จีน
ชื่อแบรนด์: Fangsheng
ได้รับการรับรอง: ISO9001:2015
หมายเลขรุ่น: ซัง 2004A

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ: 500
ราคา: Negotiation
รายละเอียดการบรรจุ: ถุงฟอง + ตุ่ม + โฟมกล่อง + กล่อง
เวลาการส่งมอบ: 3 ~ 5 วันทำการ
เงื่อนไขการชำระเงิน: T / T, wester N Union, Paypal
สามารถในการผลิต: 200K ชุด / เดือน
ราคาถูกที่สุด ติดต่อ

ข้อมูลรายละเอียด

เมทริกซ์จุด: 20 * 4 จุด แรงดันไฟฟ้า: 5.0V
ประเภทจอแอลซีดี: จอแอลซีดี STN โหมดแสดงผล: Transmissive
แสงสูง:

จอแสดงผลแอลซีดีดอทเมทริกซ์

,

โมดูลจอแสดงผลแอลซีดีสี

รายละเอียดสินค้า

2004 204 20x4 ตัวอักษรโมดูลจอแสดงผล LCD IC คอนโทรลเลอร์ Blue Blacklight


A. ข้อมูลพื้นฐาน:

1. โมดูลนี้เป็นโมดูล LCD ที่ใช้พลังงานต่ำและมีคอนโทรลเลอร์ในตัว

2. โมดูลสามารถเชื่อมต่อกับ MCU ได้อย่างง่ายดาย

3. รูปแบบการแสดงผล: 20 ตัวอักษร x 4 บรรทัด

4. มันยอดเยี่ยมสำหรับโครงการที่ใช้ Arduino

5. แรงดันไฟฟ้าซัพพลาย: 5V

6. ประกอบอย่างเต็มที่และทดสอบโมดูล LCD 20x4 แบบอนุกรม

7. ข้อความสีขาวแสงไฟสีฟ้า

8. ส่วนต่อประสานแบบอะนาล็อก

9. ขนาด: 98 x 60 x 12mm

ITEM
เนื้อหา
รายละเอียด
1
แสดงขนาดเค้าร่าง
98 (H) * 55 (W) * 3.55 มม. (T)
2
ดูขนาด
70.4 (H) * 20.8 (W) มม
3
แรงดันไฟฟ้า
3.3 V, 5.0V
4
อุณหภูมิในการทำงาน
-20 ~ 70 ℃
5
ไดรฟ์พารามิเตอร์

หน้าที่ 1/16, อคติ 1/5

6
Backlight
Led สีขาว
7
สี
น้ำเงินหรือเหลือง - เขียว
8
ขับ IC
ST7920

B. ข้อกำหนดการแสดงผล :
<< แสดงตัวอักษร: 20 ตัวอักษร X 4 บรรทัดตัวอักษรตัวอักษร: 5X7dors + เคอร์เซอร์
<< แสดงสี - แสดงสีพื้นหลัง: STN, น้ำเงิน - เหลือง
<< โหมดโพลาไรซ์: บวก, Transflective
<< มุมมอง: 06:00
<< แสดงหน้าที่: 1/16 อคติในการขับขี่: 1/5
<< ตัวสร้างอักขระ ROM (CGROM): 8320 บิต (192 ตัวอักษร 5XX7 จุด) & (32
characterX5X10 จุด)
<< ตัวสร้างตัวละคร RAM (CGRAM): 64X8 บิต (8 ตัวอักษร 5XX8 จุด)
<< Display Data RAM (DDRAM): 80X8 บิต (สูงสุด 80 ตัวอักษร)
<< ลักษณะทางกล (หน่วย: มม.)
<< มิติ ภายนอก : 98.0X60.0X13.5
<< ดูพื้นที่: 76.0X25.2 ฟอนต์ตัวอักษร: 5X7 จุด + เคอร์เซอร์
<< ขนาดตัวละคร: 2.95X4.75 ขนาดจุด: 0.55X0.55
<< ตัวละครระดับเสียง: 3.55X5.35
<< น้ำหนัก : 60 กรัม
<< POWER: + 5V

C. แผนภาพโครงสร้าง :

PIN NO
สัญลักษณ์
ฟังก์ชัน
สังเกต
1
Vss
พาวเวอร์ซัพพลาย

0V
2
Vdd
+ 5V
3
Vo
สำหรับจอแอลซีดี
ตัวแปร
4
อาร์เอส
ลงทะเบียนเลือก (H: Data L: คำสั่ง
5
R / W
L: MPU ถึง LCM H: LCM ถึง MPU
6
E
ทำให้สามารถ
7
DB0
Data Bit 0
8
DB1
Data Bit 1
9
DB2
Data Bit 2
10
DB3
Data Bit 3
11
DB4
Data Bit 4
12
DB5
Data Bit 5
13
DB6
Data Bit 6
14
DB7
Data Bit 7
15
ขั้วบวกของหน่วย LED
16 K
แคโทดของหน่วย LED
